maly87

Witam Serdecznie

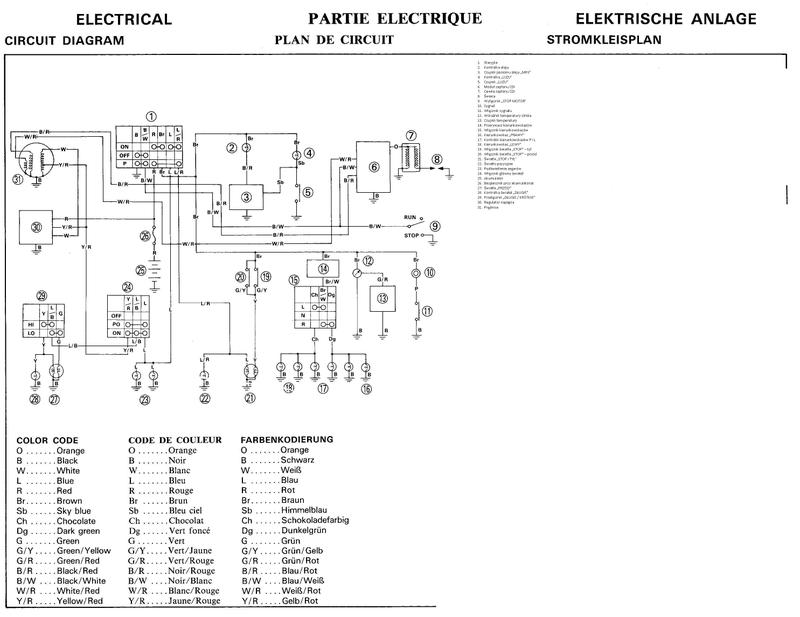

Jestem w posiadaniu w/w yamahy, którą nabyłem rozłożoną na części poskładałem wszystko i teraz pora na inst. elektryczną i z tym mam problem bo niby znalazłem schematy elektryki ale nie są one przetłumaczone i nawet nie mają legendy

znalazłem także taki fajny schemat obrazkowy ale nie jestem do końca pewien czy to mój schemat i on też nie ma legendy

(dał bym zdjęcie ale nie mam pojęcia jak mam dodać)
mam nadzieje, że się uda dodać

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

krokodyl

Witaj

Wyślij do Dawida .. fotki tak aby mógł wkleić

Dawid

Masz napisane literki przy kablach , co która znaczy masz na 2gim schemacie Happy

maly87

no tak to wiem ale czy oby na pewno ten drugi schemat jest od tej mojej yamahy
o to mi także głównie chodzi jeżeli jest na 100 % od tego modelu to odrazu zabieram się za składanie Wink

krokodyl

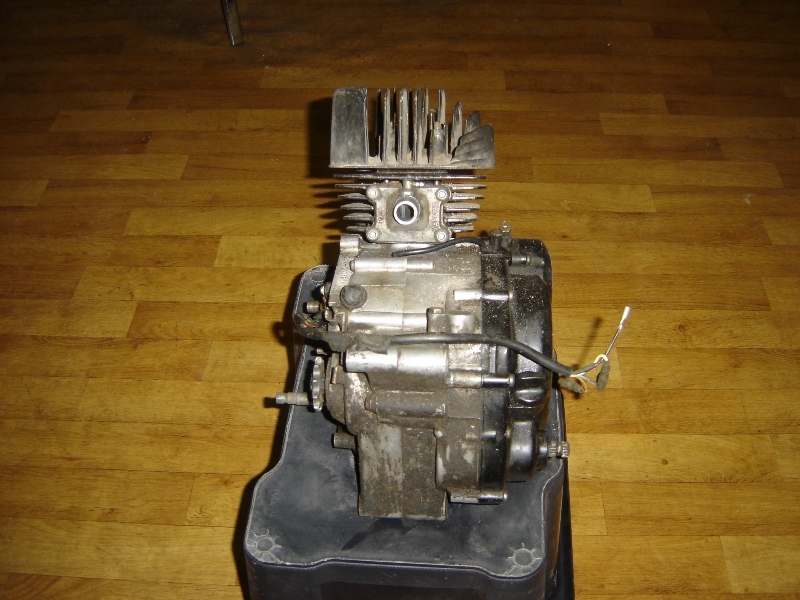

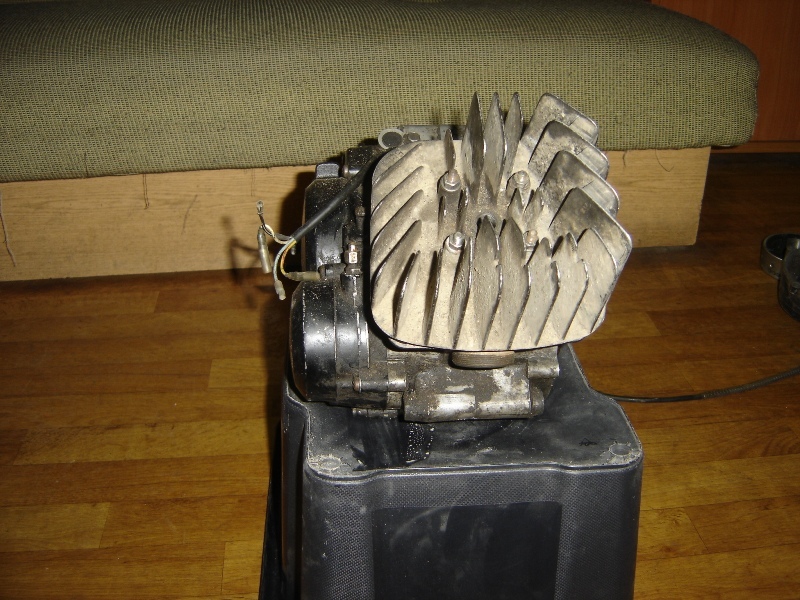

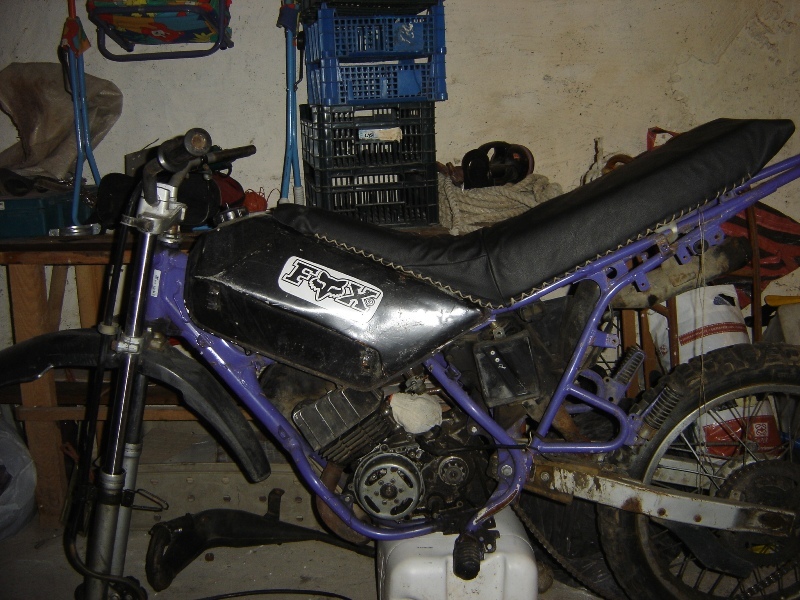

zrób foty skuterka .. będzie szybciej .... po za tym inni zobaczą ,,, tak aby była widoczna instalacja i sam skuter

sebek

Toć to enduro waćpanie
Tongue

krokodyl

No sam widzisz .. ! nawet nie wiem ,że to enduro - tym bardziej zrób foty ! Happy

maras52

Waćpany pragnę wtrącić swe słowo do tejże jakże owocnej dyskusyji Tongue

RD to nie enduro !!! DT to model enduro.

Tak samo jak w Suzuki RG i RM/TS i Honda MB/MBX i MT/MTX.

Morał z tego postu taki idę spać bo mnie grypsko bierze...

sebek

Chodzi Ci przyjacielu o off ??

przem578

szosowy...

krokodyl

Witam ściągnij magneto (ściągaczem !! ) widać Masz rozklepany gwint czyli próby były .. zobacz co jest pod magnetem
i w jakim stanie przy wiekowych motocyklach to jest ważne - i dalej będzie z górki

maly87

magneto i zaplon ktory jest pod magnetem jest od calkiem innego motoru bo tam kolega zalozyl zaplon z przerywaczem i on nie calkiem prawidlowo trybil dlatego chce zrobic dokladnie cala instalacje elektryczna

krokodyl

foty .. jeszcze raz foty ... zobaczmy co jest pod magnetem .....

maly87

Zaraz dodam fotki tego co jest pod magnetem :>
a powiedzcie co cza by było zrobić aby zapłon był taki z przerywaczem jak w komarkach i czy ja jestem w stanie zrobić takie coś i jak to zrobić i najważniejsze od czego zapłon w tedy

krokodyl

jak myślisz w jaki sposób młoteczek ma być popychany ???? widzisz okrągłą końcówkę wału korbowego ?

Dawid

Kolego poszukaj sobie zapłonu bezstykowego, platynki w takim motorku który kręci znaczne obroty to jest nieporozumienie... Nie widać dokładnie ale koło jest chyba od bezstykowego zapłonu.....

krokodyl

pomyślimy jak ten przerobić ... sprawdż czy magneto idealnie wchodzi na stożek wału czy nie lata ?? i czy magneto jest od tego zapłonu ??

przem578

Z tego co widzę to stator wygląda na oryginalny, ale napisz z czego rzekomo jest ten zapłon? Kolo magnesowe w miejscu gdzie powinien poruszać się przerywacz jest całe zardzewiałe?! Zobacz czy tam jest krzywka. Magneto jest od tego zapłonu czy dobierane?

Moim zdaniem najlepsze wyjście to przekładka bezstykowego zapłonu, w niemal bliźniaczej silnikowo Yamasze RD 80 MX taki właśnie występował i będzie na 100% pasował. Zamieszam zdjęcia kpl. układu [link widoczny dla zalogowanych]
Prawdopodobnie taki sam występował w nowszych RD 80 chłodzonych cieczą także nie powinno być problemów z zakupem.

krokodyl

Wydaje się ,że właściciel za grosze kupił sprzęta i nie uśmiech się teraz inwestowanie .... sprawdżmy czy jest to magneto od statora ... idzie o to czy mechanicznie podstawka jest w osi .. i czy szczelina między magnesami a rdzeniem cewki jest odpowiednia

maly87

chcę w niego inwestować ....
już odpowiadam motor kopiłem o kolegi który twierdził, że motor był na chodzie ale coś pewnego razu niby przestał chodzić i kolega chciał nie wiadomo czemu pogrzebać przy zapłonie ale nie miał ściągacza i jakoś ściągał, że uszkodził magneto niby magnes wypadł i teraz powiem tak dostałem od tego kolegi 2 zapłony do których podpina się moduł zapłonowy ale nie wiem czy są sprawne kolega nie potrafił stwierdzić czy jest sprawne ale nie mam do nich magneta
i pisząc dalej ten zapłon młoteczkowy był założony jak dostałem motor i było tam założone magneto z drugiego i ostatniego zdjęcia (oznaczenia F1 t166 1ź21 71)
a te pordzewiałe to było w kartonie który dostałem razem z różnymi pierdołami (jego oznaczenia F3t152 sph34 1321 72
a kolega także pociął instalacje bo coś też kombinował sam nie wiedział co
dla tego teraz szukam pomocy u was...

a od przem578 kupie instalacje całą więc jakiś sukces będzie a dalej jakoś może damy radę....

maras52

Starsze wersje pierdzikółek Yamahy miały platynki Wink

I kolego to nie RD tylko DT Wink

Napisz mi tylko jeszcze jaki rocznik.

maly87

Kolego to jak ta instalacja będzie do mnie pasowała ??
nie wiem który to rocznik ale wiem że silnik nie jest w oryginalnej ramie bo niby oryginalna miała bęben hamulcowy z przodu a ten ma tarczę

na silniku mam taki numer 13MN - 010327
a tabliczki znamionowej na ramie nie ma jest tylko jakaś naklejka i tam jest napisane E13 10r -019 395
takie coś

przem578

Skoro masz jakieś zapłony elektroniczne jeszcze do tego to porób ich zdjęcia, dokonywałem u siebie pomiarów na takim zapłonie to będzie możliwość sprawdzenia czy te twoje są sprawne Grin

Tutaj zdjęcia mojego zapłonu [link widoczny dla zalogowanych] Wcześniej wkleiłem zły link.

maly87

ok jutro porobię fotki zapłonów i dodam
:>
Fajnie chłopaki, że chcecie pomóc

krokodyl

na przyszłość rób foty bliżej to nie krajobraz ... zobacz na foty kolegi w poprzednim poście

jeden zapłon jest młoteczkowy drugi typu magnet czyli bez impulsatora ....
